(본 게시글은 인프런 외워서 끝내는 네트워크 핵심이론 - 기초 강의에 의해 작성되었습니다.)

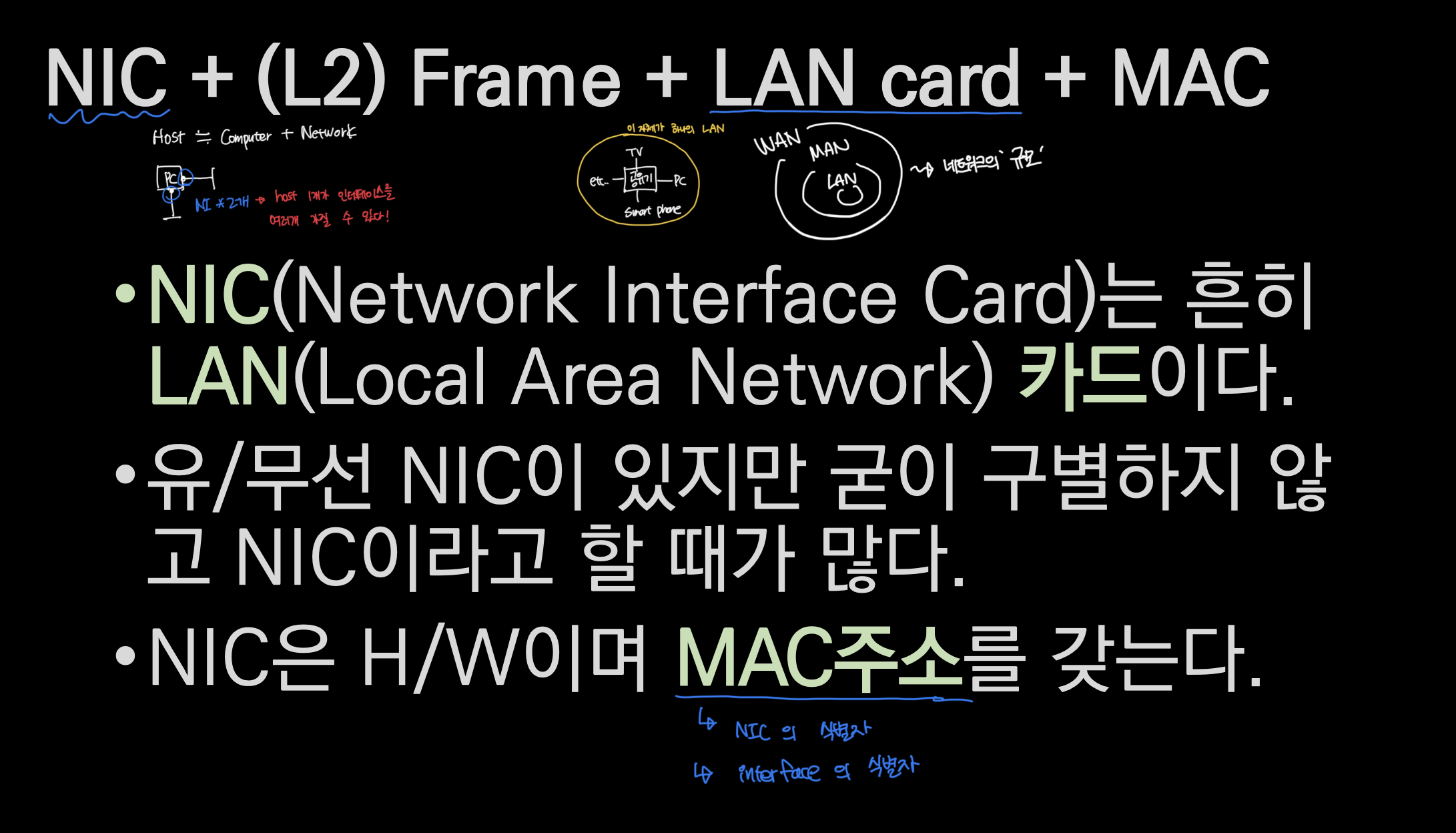

NIC, L2 Frame, LAN 카드 그리고 MAC 주소

• NIC(Network Interface Card) := LAN(Local Area Network)
  • LAN은 가정집으로 생각했을 때, 하나의 공유기가 있고 해당공유기를 통해 TV, PC, Smart Phone등이 연결되 인터넷 사용이 가능 한 상황이라면 그 자체를 LAN이라고 본다
  • 네트워크 구조상 WAN > MAN > LAN 이다. LAN이 가장 작음
  • NIC은 카드모양으로 생겨서 흔히들 LAN 카드라고 부른다 (아래 이미지 참고)
• NIC은 하드웨어이며 MAC 주소를 갖는다
  • MAC 주소 = NIC의 식별자 = Interface의 식별자
• Host 1대가 Interface를 여러개 가질 수 있다
  • NIC를 1개이상 연결할 수 있기 때문

• L2 Frame
  • Network Infra Structure에서의 유통 데이터 단위를 의미
  • L2 계층에서의 packet과 같다
  • 최대 1514 byte이며, 점보 frame이라한다
  • 속도는 1 Gbps





L2 스위치에 대해서

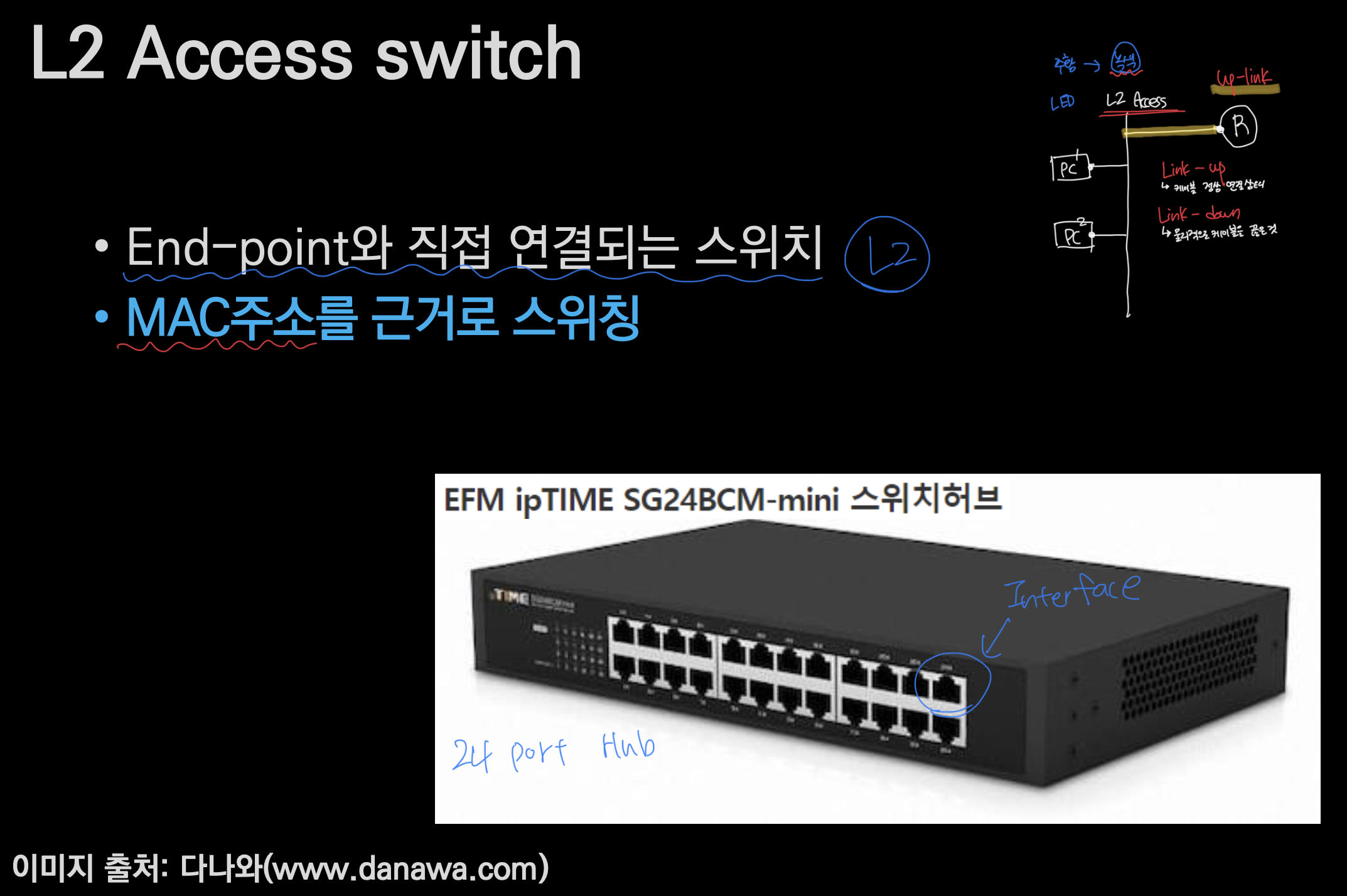

• L2 Access Switch
  • 단말기(End-point)와 직접적으로 연결되는 스위치
  • MAC주소를 근거로 스위칭한다 (L2 Switching)
• UP-Link (업링크)
  • 물리적으로 하위 장비에 연결된 상위 장비(스위치, 라우터)와의 연결을 의미
  • 주로 스위치-스위치, 스위치-라우터, 서버-스위치 등 같은 계층에서 연결될 때 사용
  • 하위 장비들이 상위 장비와 더 빠르게 통신할 수 있도록 함

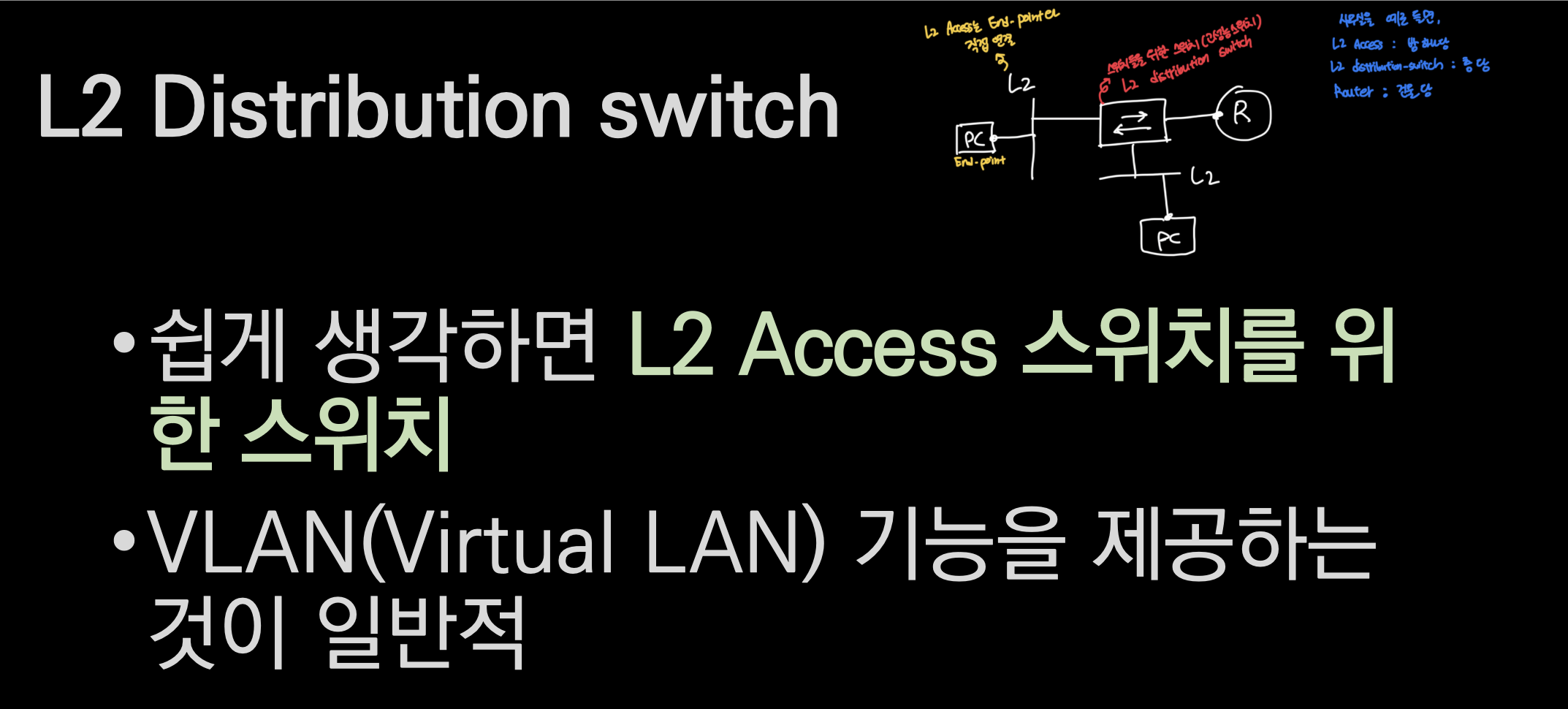

• L2 Distribution Switch
  • L2 Access 스위치를 위한 스위치 (고성능 스위치)
  • VLAN(Virtual LAN) 기능을 제공

사무실을 예로 들면

L2 Access Switch : 방 하나 당 존재

L2 Distribution Switch : 층 하나 당 존재

Router : 건물 하나 당 존재





LAN과 WAN의 경계 그리고 Broadcast

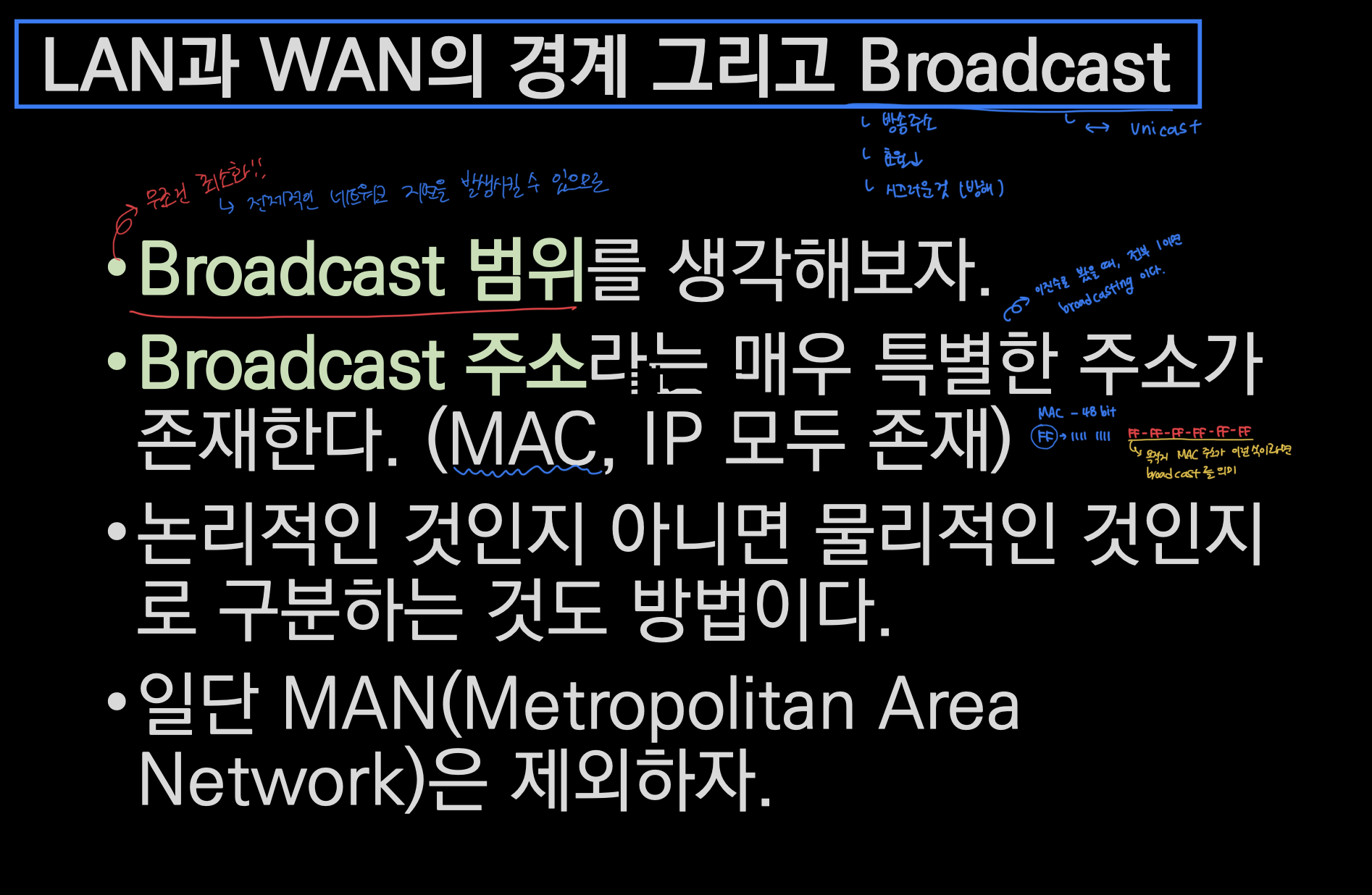

• Broadcast
  • 방송주소를 의미하며, 효율이 낮고 굉장히 시끄럽다
  • 이진수로 봤을 때, 전부 1인 경우 Broadcasting이다 (MAC, IP 모두 존재)
    • MAC 주소의 경우, FF-FF-FF-FF-FF-FF
  • 반대로는 unicast가 있다
  • 전체적인 네트워크 지연을 발생시킬 수 있으므로 무조건 최소화 해야한다

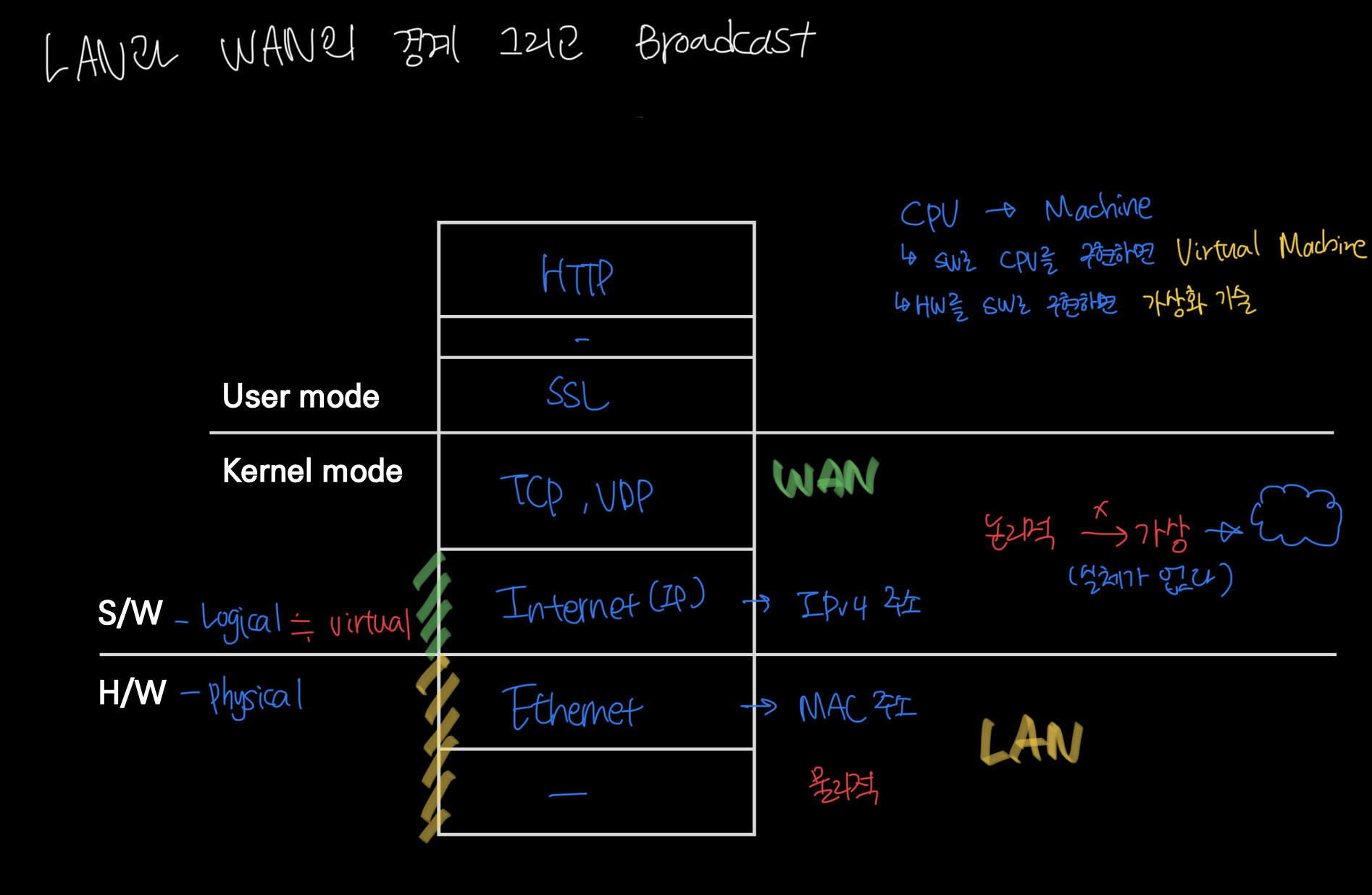

• 물리적으로 연결된 L2 계층까지는 LAN으로 생각
  • hw - physical (물리적)
• L3 부터는 WAN으로 생각
  • sw - logical - virtual
  • sw로 cpu를 구현하면 virtual machine이라고 하듯이, hw를 sw로 구현하면 가상화 기술이라 한다
